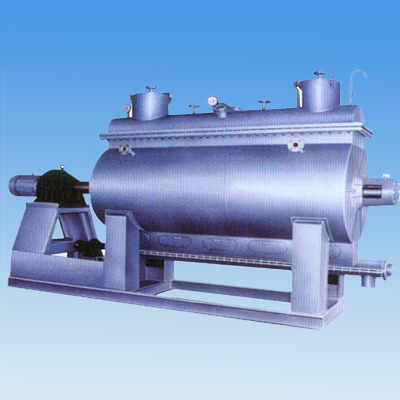

內加熱攪拌真空干燥器
一、概述
我公司生產的ZJG改進型內加熱攪拌真空干燥機系國內首創，該產品是經有關專家引進國外資料，并結合國內實際情況與我公司技術人員共同開發研制而成的。目前是國內干燥設備，其綜合技術性能處于國內水平。
二、適用范圍
本干燥機適用于所有染料、染料中間體、顏料無機及有機等各種化工產品，以及醫藥、農藥、食品、飼料、礦業和環保性處理類產品等行業的各種粉狀、顆粒狀、晶體狀、塊狀及濾餅等固態物料，以及液態物的常壓干燥，真空干燥，包括熱敏性物料的干燥。干燥溫度范圍在30℃以上均可適用。根據不同的需要條件，可采用蒸汽加熱電加熱、熱導熱油加熱、熱水加熱，熱風爐加熱乃至鍋爐煙道廢氣加熱等，適應性特廣。
該機可替代耙式干燥機、熱風烘箱、氣流干燥機、沸騰干燥器（流化床）、真空干燥器，閃蒸干燥機等等，實為國產干燥設備更新?lián)Q代的理想產品。
三、開發背景
由于沒有國產化高效節能干燥機，致使在化工和輕工等生產方面，不得不襲用小型的、低效高耗能的耙式干燥機或熱風烘箱。為滿足產量、常將多臺小型干燥機并聯作業，當生產規模更大時，就只能選用熱效率更低的（20~40%）但能滿足大型化生產的如氣流干燥或流化床干燥等。其后果是生產能耗浪費驚人，與工業相比較，我們整整落后了數十年。
四、性能特點
1、制造工藝簡單，軸和刮料桿全部可拆卸，（見附圖）有利于維修保養，提高使用壽命。
2、內加熱板可分組并聯，構成一個或多個獨立的加熱系統，為不同壓力或不同性質熱源采用溫度梯度加熱提供了靈活方便的條件。
3、該干燥機可適應常壓>100℃和真空（30℃~100℃）各種干燥溫度需要，以滿足各種物料（包括熱敏性物料）的干燥使用，并能用于溶媒回收工藝（見圖2）。
4、內加熱干燥機可適用于粉狀或顆粒松散狀各種物料的干燥，可替代并優于各種進口的大型轉盤加熱式干燥機。
五、其它型式干燥機比交
A：
1、適用性強、能干燥各種不同性質或不同狀態的產品，特別適用于具有熱敏性，易氧化的物料，可作常壓或真空干燥，并能回收各種溶劑。
2、熱效率高、屬間接內加熱干燥方法。散熱面積和散熱損失特小，熱效率在80%以上，干燥強度為普通干燥設備的3-5倍。
3、因結構緊湊、既能大型化，又占地面積小。
4、密封性好，無粉塵外泄，沒有環境污染。
5、自動化程度高，操作方便，勞動強度低。
6、系統簡單，并可拆卸，維修保養方便。
7、震動及噪音小，操作環境清靜。
8、整體結構，安裝簡便，座干即可。對車間和地基毋需特殊要求。
B：與目前廣泛使用的屬于40年代水平的間接加熱式耙式干燥機比較，如表1所示。與熱風烘箱，氣流干燥及流化床干燥比較見表2。
表1：ZJG型與耙式干燥機的比較
型式 比較內容 |
耙式干燥機 |
ZJG型干燥機 |
1、節能 |
散熱損失小，因靠外夾套加
熱散熱面積略大于加熱面積 |
屬內加熱式，散熱損失小。外熱主要靠插在料內的薄形加熱板，外夾套加熱面積僅占總加熱面積的1/5 |
2、處理能力和效果 |
不能大型化，現在多數為Ф1000×2000㎜，加熱面積6㎡/臺，實際有效面積約4㎡/臺攪拌分散效果差，干燥效率低。 |
能大型化，單臺加熱面積可達到50㎡因插入薄形加熱板，促進分散和導熱作用，故干燥效率高。相同外形尺寸的加熱面積為耙式干燥機的5~8倍。 |
3、價格和單位面積用鋼量 |
單位面積價格大，因加夾套外殼不起傳熱作用、單位加熱面積用鋼量多 |
起主要加熱作用的薄板插在料內兩個面都起傳熱作用。單位加熱面積用鋼量小 |
4、緊湊性 |
不緊湊。無效空間大，體積龐大，往往需要多臺并聯才能滿足生產，占廠房面積大。 |
緊湊。體積相同時加熱面積可比耙式干燥機大8~10倍。一般不需多臺并聯占廠房面積小 |
表2：ZJG型與熱風烘箱氣流干燥及流化床干燥的比較
型 式
比較內容 |
熱風烘箱 |
氣流干燥 |
流化床干燥 |
ZJG型干燥 |
1、處理規模 |
小 |
大 |
大 |
大小均可 |
2、熱效率 |
低<35% |
低，用水蒸汽加熱時<30% |
低25~40% |
高>80% |
3、適用性 |
熱敏性物料不適用 |
膏糊狀物料不適用 |
膏糊狀物料不適用 |
適用于各種物料 |
4、系統復雜程度及操作情況 |
簡單、操作條件差 |
復雜，需除塵設施操作較麻煩 |
同左 |
簡單、操作容易 |
六、社會效益和經濟效益
隨著世界范圍能源緊缺，工業十分重視節能技術開發，不斷技術更新，而我們的干燥技術還普遍落后，四十年代水平的耙式干燥機還在應用與制造。有些引進設備，往往是國外認為技術落后而售給我們的，故無論是新建廠或改造老企業，ZJG型干燥機都能發揮作用并產生很大的經濟效益和社會效益。
七、主要技術參數
項? 目 |
型號
單位 |
ZJG-5 |
ZJG-10 |
ZJG-15 |
ZJG-20 |
ZJG-30 |
加熱面積 |
㎡ |
5 |
10 |
15 |
20 |
30 |
操作面積 |
m3 |
0.3 |
0.78 |
1.2 |
1.7 |
2.7 |
適用溫度 |
℃ |
40~150 |
工作壓力 |
MPa |
≤0.5 |
電機功率 |
KW |
4 |
10 |
11 |
15 |
18 |
轉? 速 |
r/min |
5~20 |
5~16 |
外形尺寸 |
長×寬×高 |
3673×640×1770 |
4180×920×2350 |
4600×1120×2500 |
5500×1120×2500 |
5500×1320×2700 |
重?? 量 |
㎏ |
1800 |
4200 |
5100 |
7800 |
11000 |
注:材質有碳鋼和不銹鋼，其他材質均可按用戶要求加工。
凡訂購我公司生產的ZJG干燥機時，選定所需要的規格后，還應說明干燥物料粘度、干燥程度，以使我公司根據物料的性質狀態配套相應的電機，輔機和出料裝置。
八、輔助設備
1、加料設備根據用戶需要和物性承接設計定制。
2、電機控制設備可按用戶要求配套提供。
3、低溫蒸汽熱源設施按照用戶需要配套提供。
|
