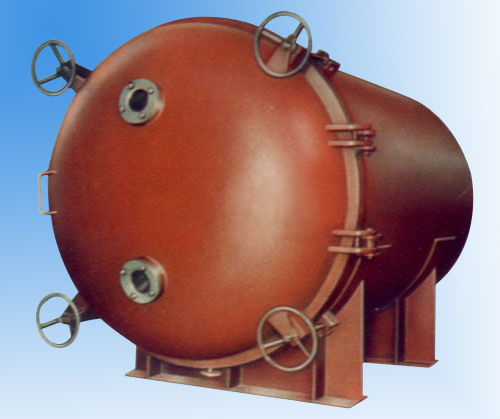

YZG型圓筒真空干燥器
|
YZG型真空干燥器可廣泛用于醫藥、食品、輕工、化工等行業的粉狀，顆粒狀、丸片狀、膏糊狀等熱敏性物料的干燥，而且還可以用于要求溶媒回收的物料干燥。
YZG型真空干燥器在結構上具有以下特點：
·不污染物料，加熱采用0Cr18Ni9不銹鋼管制的列管式管架。管架下部設有滾輪，并利用移動式支架車可將管架自由移出圓筒體外，以便對筒內壁及加熱管架進行刷洗清理。
·干燥器門共設有四只定位螺栓，因而使門的啟閉快速而輕巧。
·筒體后部設有燈孔，門上設有兩只視鏡，因而可以全面清晰地對操作進行觀察。
·筒體上安裝的特制的滑塊安全裝置，即使在真空泵停止工作而加熱管泄漏蒸汽的情況下，也能確保干燥器的安全。
·YZG型真空干燥器與國內以往使用的方廂式真空烘箱相比，均有很大的技術進步。
|
| YZG型真空干燥器與方廂形真空干燥器的對比表 |
比 較 項 目 |
方廂形真空干燥廂 |
YZG真空干燥器 |
對烘品的污染 |
廂內頂部蒸汽凝水易滴入烘盤內 |
蒸汽凝水不會滴入烘盤內 |
重量 |
方廂受力差，因此壁厚，笨重 |
圓筒受力好，比方廂形減輕30~40%的重量 |
加熱器的拆卸 |
加熱板（管）與廂壁焊接，因此不可拆卸 |
加熱管架可移出筒體外，便于洗刷筒體及加熱管表面，符合GMP要求 |
門的啟閉 |
采用十余只螺栓，啟閉繁重 |
門上僅四只定位螺栓，因此門的啟閉快速輕巧 |
|
YZG型真空干燥器可根據用戶要求改變材質，筒體直徑、長度、加熱面積和層數。
|
| 設備參數 |
型號 指標 |
YZG-2 |
YZG-5 |
YZG-9 |
YZG-13 |
干燥器內尺寸
直徑×長度×高度 |
Ф600×1200×1020 |
Ф1000×1900×1500 |
Ф1200×1900×1600 |
Ф1400×2600×1600 |
干燥溫度℃ |
35~150 |
35~150 |
35~150 |
35~150 |
空載時真空度MPa |
0.08~0.097 |
0.08~0.097 |
0.08~0.097 |
0.08~0.097 |
烘盤尺寸,㎜ |
260×740×45 |
240×410×45 |
350×500×45 |
400×600×45 |
烘盤數 |
4 |
20 |
36 |
42 |
容積m3 |
0.3 |
1.2 |
1.8 |
3.5 |
蒸汽壓力Mpa(表壓) |
0.05 ~ 0.3 |
0.05 ~ 0.3 |
0.05 ~ 0.3 |
0.05 ~ 0.3 |
干燥器重量,㎏ |
~ 250 |
~ 800 |
~ 1000 |
~ 1675 |
加熱面積,㎡ |
2 |
5 |
9 |
13 |
|
